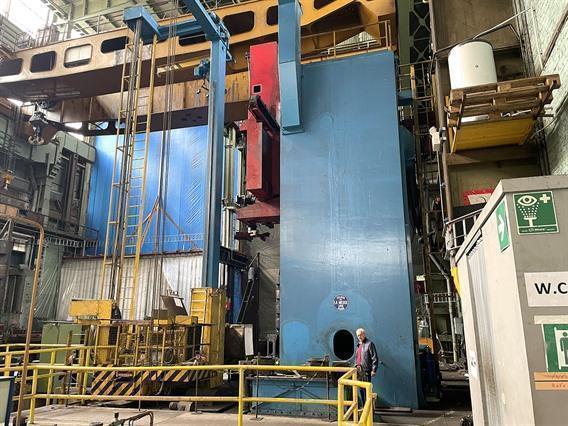

Torni verticali, tradizionali e CNC Schiess 80 DF Ø 9000 x 5547 mm CNC
Informazioni supplementari
Schiess 80 DF
Tipo: 80 DF 700/900-550/280
Macchina CNC originale di Schiess (nessuna conversione da convenzionale a CNC)
Macchina completamente idrostatica

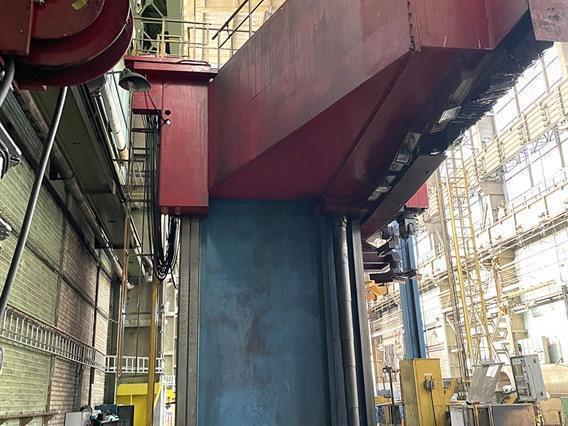

Colonna saldata
Motore Siemens

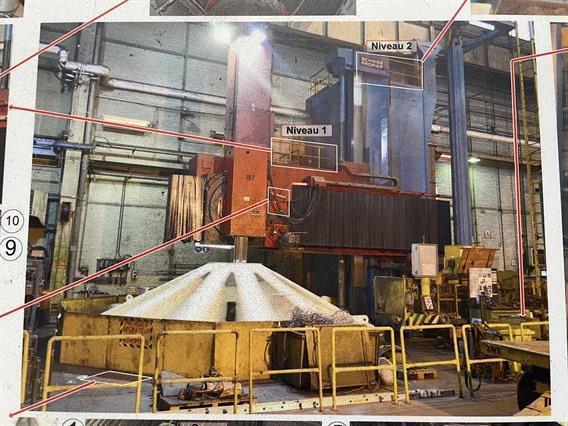

Dotato di un sollevatore di controllo per visualizzare la parte superiore del pezzo in lavorazione
Macchina con tolleranza molto elevata

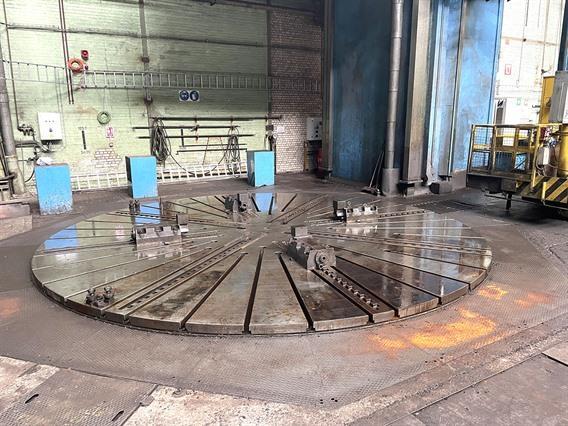

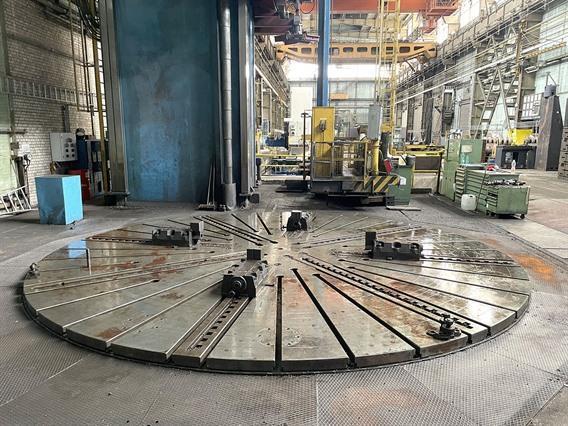

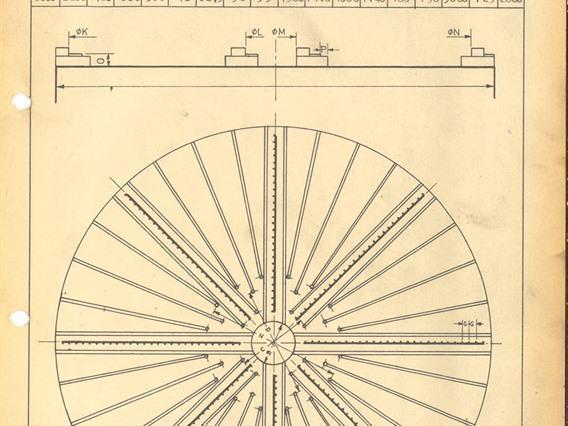

Diametro del tavolo: 7000 mm
Diametro massimo del pezzo da lavorare: 9000 mm

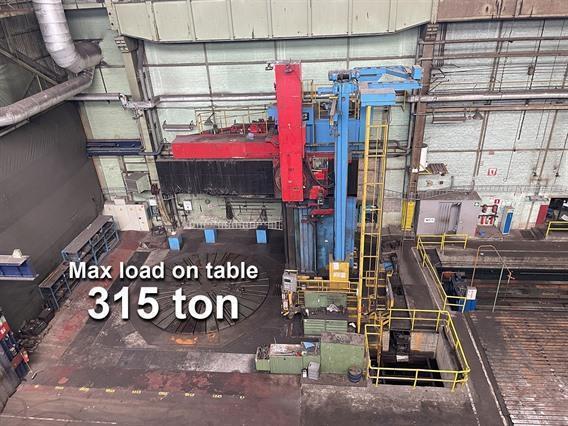

Carico massimo: 315 tonnellate

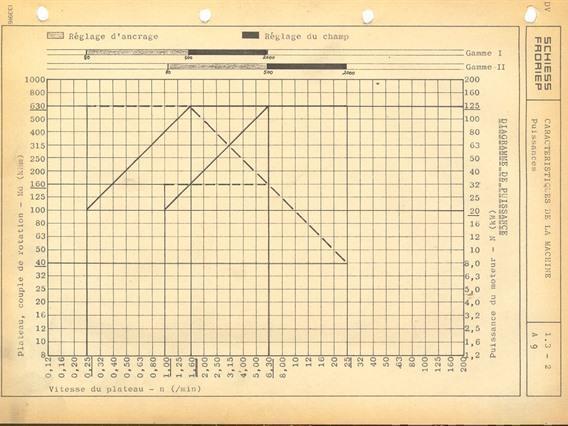

Velocità: 0,25 > 25 giri/min
Coppia di rotazione massima: 63.000 kgm
Forza di taglio massima con slittone esteso a 900 mm: 12.500 kg

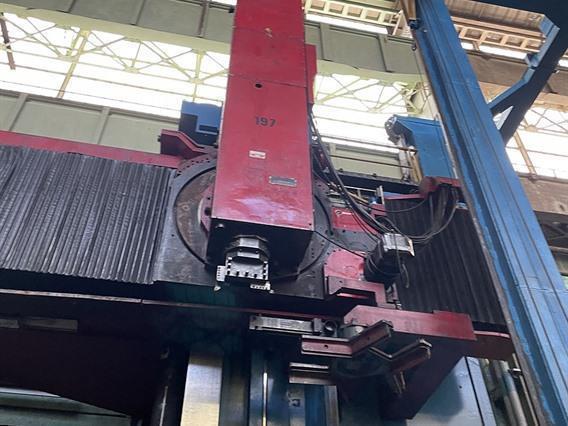

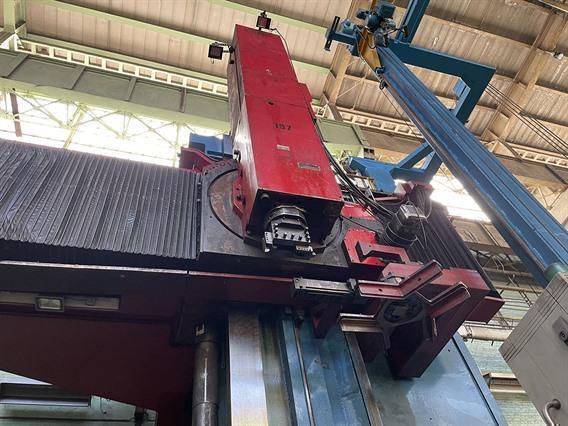

La testa dell'utensile può inclinarsi da -40° a +40°
Potenza: 125 kW
peso del tavolo: 71 tonnellate
Sezione del pistone: 380 x 380 mm
Spostamento orizzontale del montante dal centro del tavolo: 5640 mm
Corsa verticale del montante: 2800 mm
Altezza massima sotto la traversa: 5547 mm
Spostamento orizzontale della traversa: 4700 mm
Dotato di cambio utensile automatico a 3 posizioni
Peso totale della macchina: 260 tonnellate!
Caratteristica unica >> ci sono 3 possibili configurazioni della colonna principale:
1 - per oscillazione massima 9000 mm (come attualmente impostato)
2 - per max. campo di rotazione 10.500 mm
3 - per oscillazione massima 13 100 mm
Ciò può essere ottenuto riposizionando la colonna principale sulla fondazione.
- Tipo/Modello: Ø 9000 x 5547 mm CNC
- Numero di magazzino: A.12 14134
- Categoria: [A] Torni
- Sottocategoria: [A.12] Torni verticali, tradizionali e CNC
- Il marchio: Schiess 80 DF
Numero di magazzino: A.12 14134
