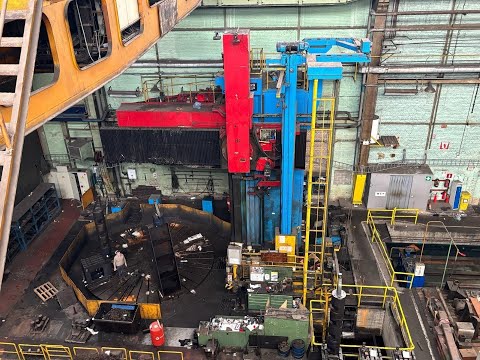

Tours verticaux Schiess 80 DF Ø 9000 x 5547 mm CNC
Informations complémentaires
Schiess 80 DF
Type : 80 DF 700/900-550/280
Machine CNC originale de Schiess (pas de conversion de conventionnelle à CNC)
Machine entièrement hydrostatique
Colonne soudée
moteur Siemens
Equipé d'un élévateur de contrôle pour visualiser le dessus de la pièce
Machine à très haute tolérance
Diamètre de la table : 7000 mm
Diamètre maximal de la pièce : 9000 mm
Charge maximale : 315 tonnes
Vitesse : 0,25 > 25 tr/min
Couple de rotation maximal : 63 000 kgm
Force de coupe maximale avec vérin déployé à 900 mm : 12 500 kg
La tête de l'outil peut s'incliner de -40° à +40°
Puissance : 125 kW
poids de la table : 71 tonnes
Section du vérin : 380 x 380 mm
Déplacement horizontal du vérin depuis le centre de la table : 5640 mm
Course verticale du vérin : 2800 mm
Hauteur maximale sous traverse : 5547 mm
Déplacement horizontal de la traverse : 4700 mm
Equipé d'un changeur d'outils automatique à 3 positions
Poids total de la machine : 260 tonnes !
Fonctionnalité unique >> il existe 3 configurations possibles de la colonne principale :
1 - pour une oscillation maximale de 9 000 mm (comme actuellement réglé)
2 - pour max. plage de pivotement 10 500 mm
3 - pour un swing max. de 13 100 mm
Cela peut être réalisé en repositionnant la colonne principale sur la fondation.
- Type/Modèle: Ø 9000 x 5547 mm CNC
- Numéro de Stock: A.12 14134
- Catégorie principal: [A] Tours
- Subcatégorie: [A.12] Tours verticaux
- Marque: Schiess 80 DF
Numéro de Stock: A.12 14134
