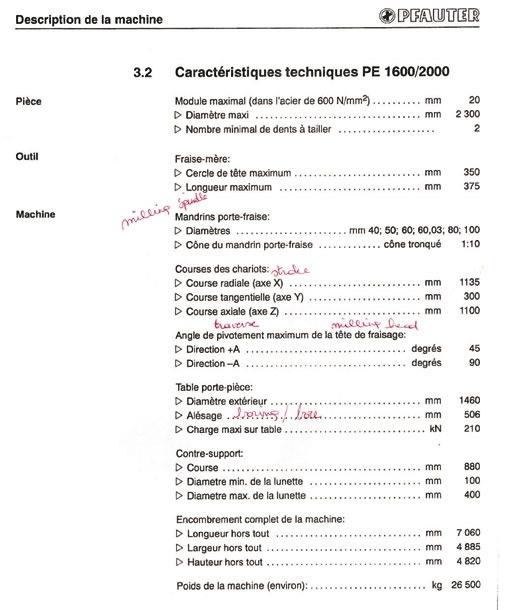

Технические характеристики:
- Макс модуль20 - Milling
- Макс диаметр2300 mm
- Переменный уголCNC Bosch

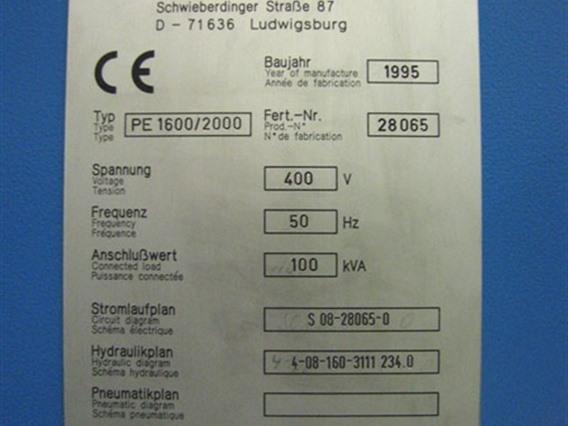

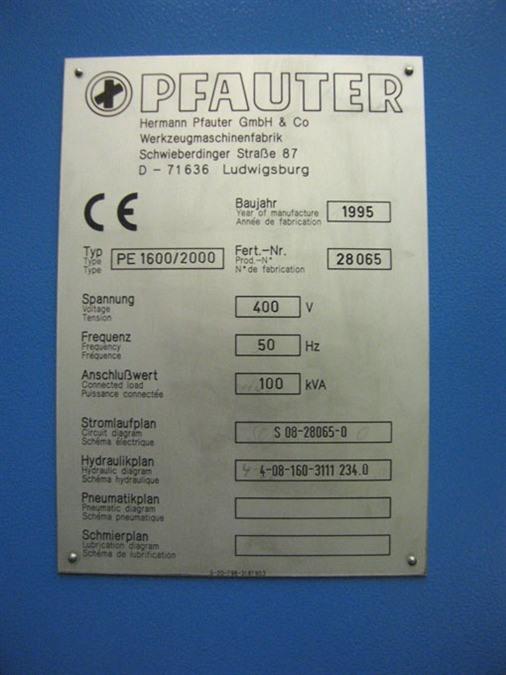

- Управление400 V
- Вольтаж100 kVA
- Мощность7060x4885x4820 mm
- Размеры+/-26500 kg
Дополнительная информация
- Milling of angled & straight external toothing; Hobbing of internal & external toothing.

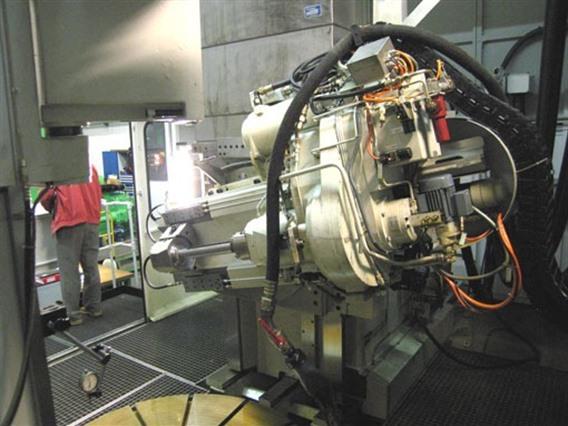

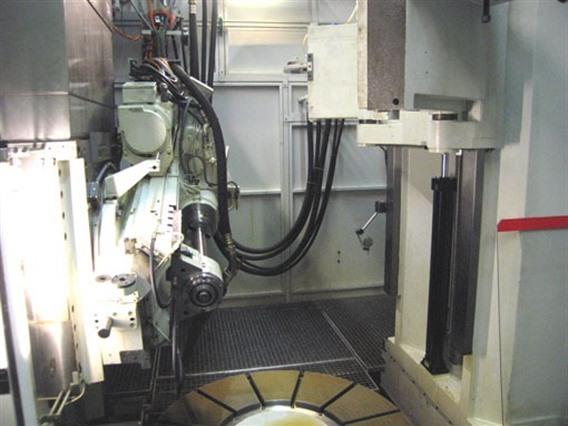

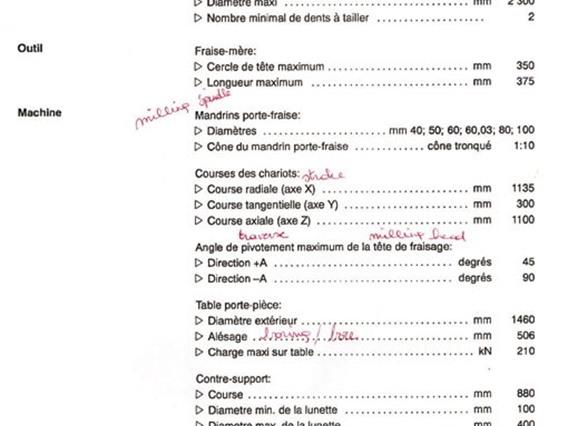

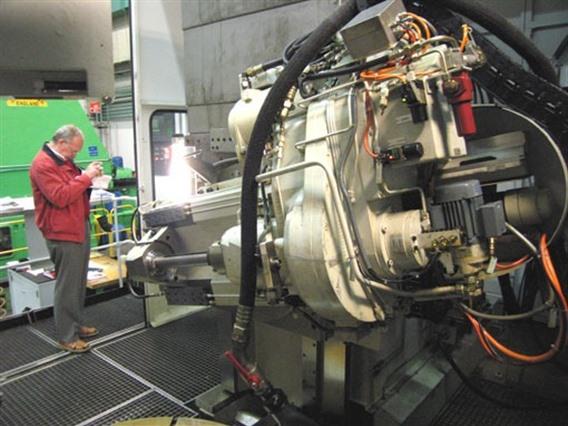

MILLING TOOL:
Dia: 40 mm;50 mm; 60 mm; 60.03 mm; 80 mm; 100 mm

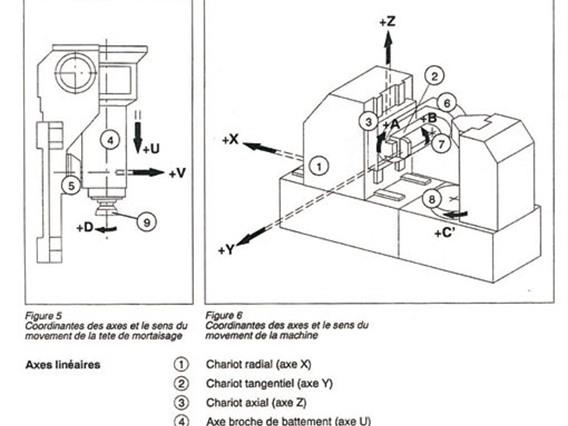

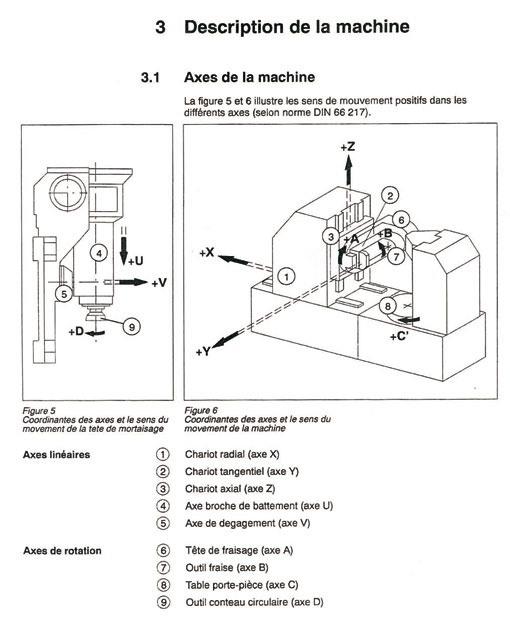

X-axis stroke: 1135 mm;
Y-axis stroke: 300 mm;
Z-axis stroke: 1100 mm;
maximum turning angle of milling head: +A= 45° // -A = 90°

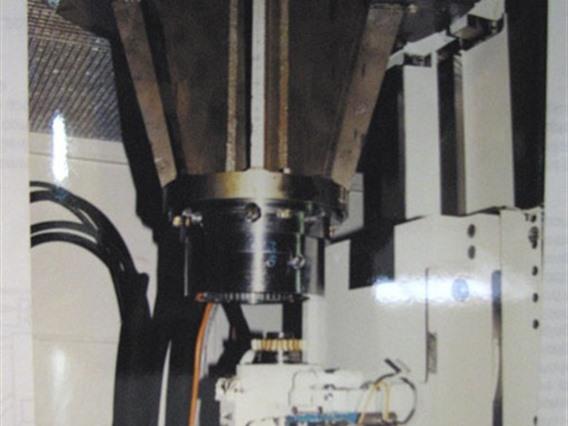

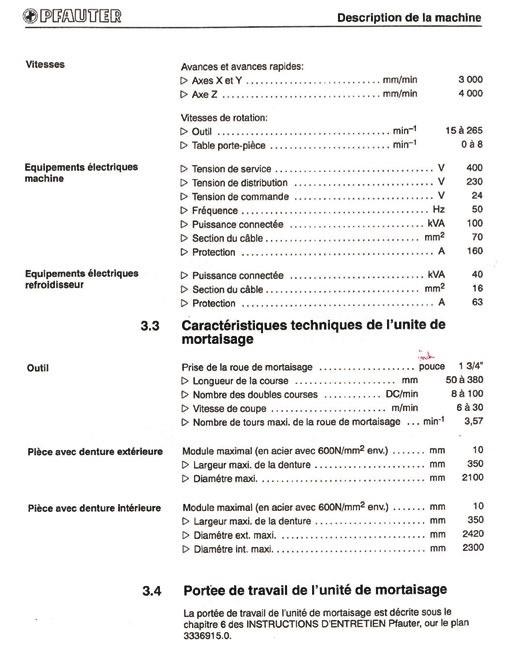

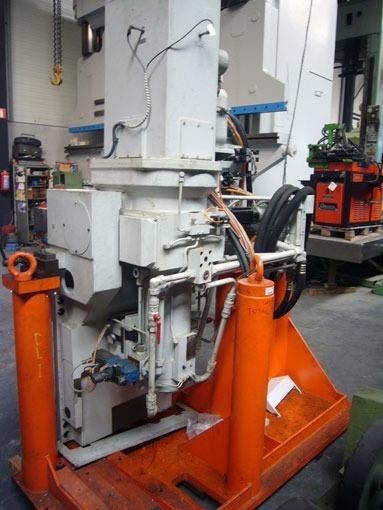

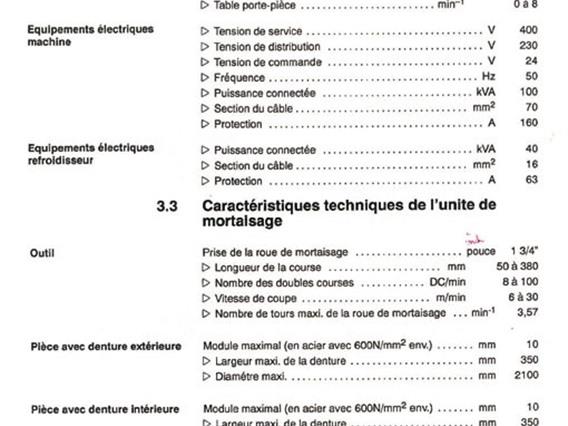

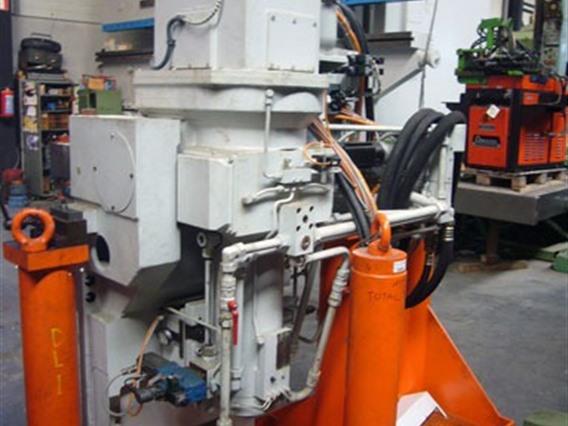

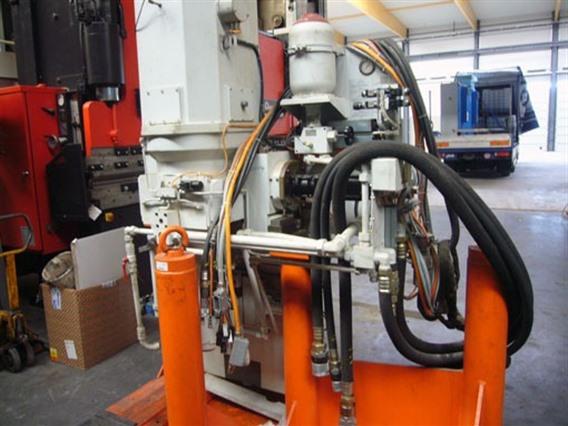

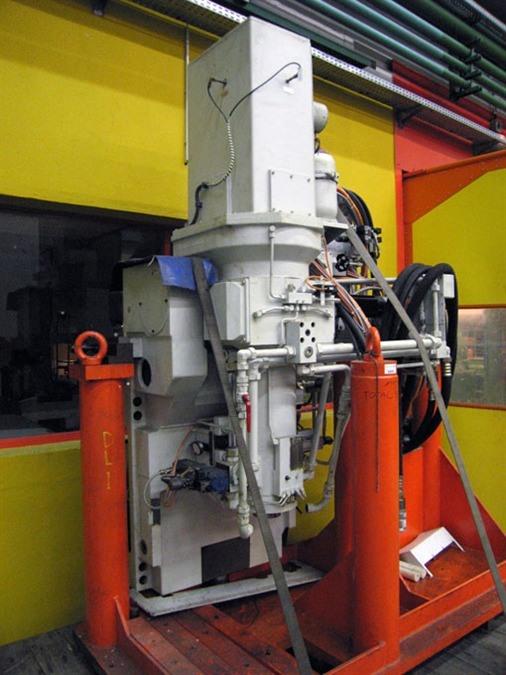

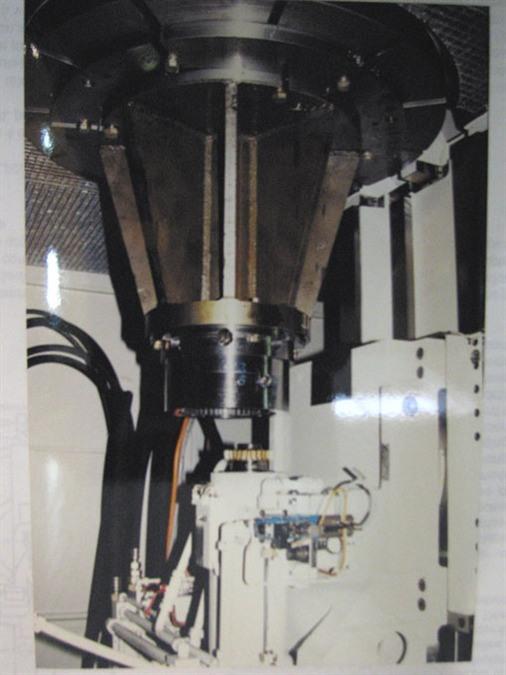

TWINGLE HEAD: TOOL;
catch of wheel 1,3/4" ;
stroke lenght: 50 à 380 mm ;
Qty double strokes: 8 à 100DC/min ;
Cutting speed : 6 à 30m/min ;
Max rpm: 3,57 min-1 ;
PIECE EXTERNAL TOOTHING;
Max module: 10 mm ;
Max. width teeth: 350 mm ;
Max dia: 2100 mm

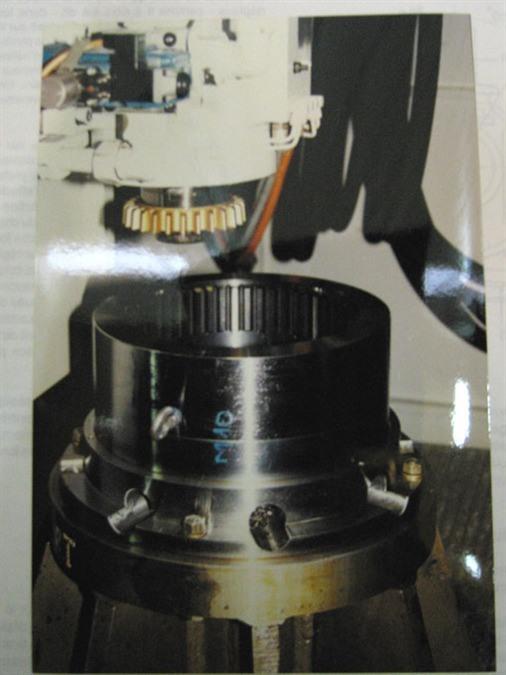

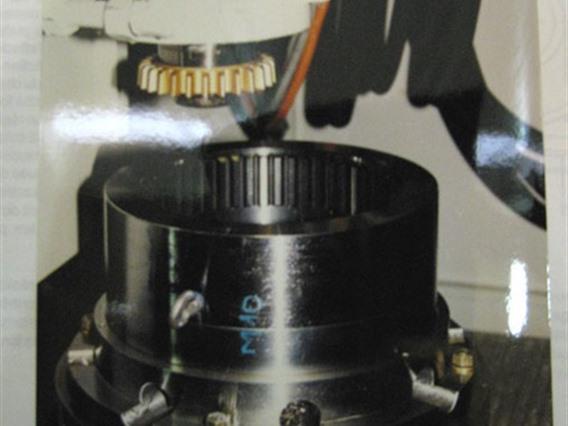

PIECE INTERNAL TOOTHING;
max module: 10 mm ;
Max width teeth: 350 mm ;
Max External dia: 2420 mm ;
Max Internal dia: 2300 mm

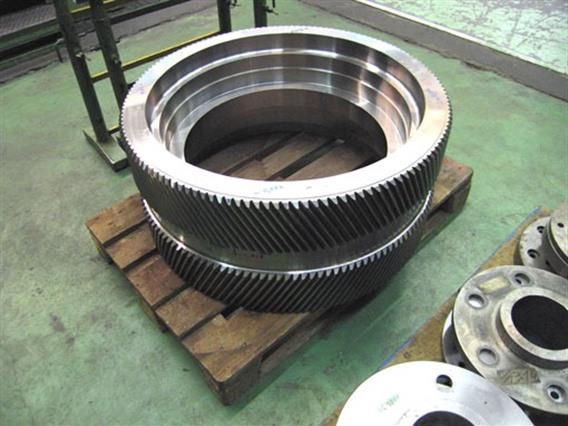

Complete fabrication unit for high precision, big dimension gears (Quality Class4)

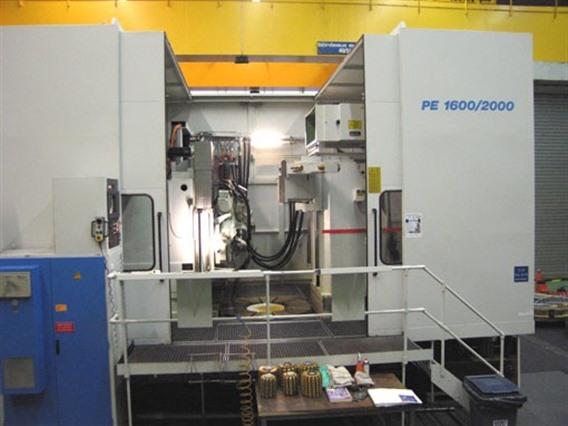

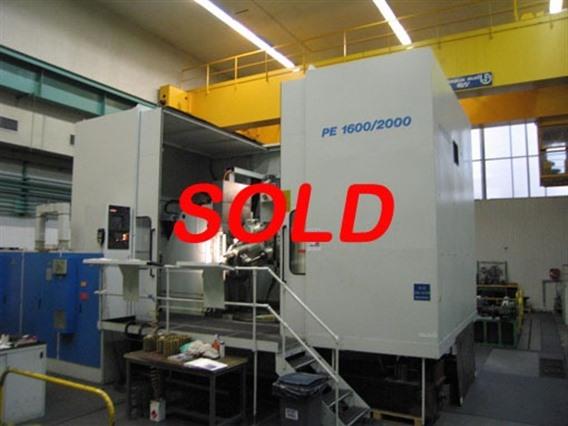

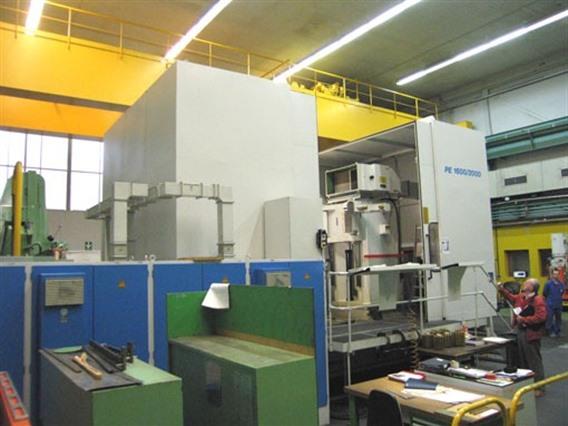

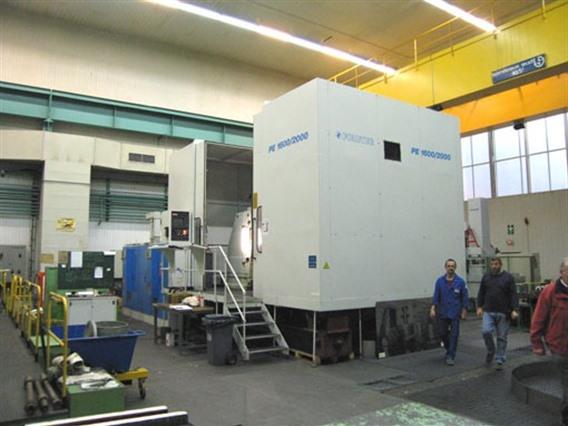

1) CNC High precision gear milling & hobbing machine - Pfauter PE 1600/2000
FOR SALE TOGETHER WITH FOLLOWING UNITS:
2. CNC high precision gear grinding machine - MAAG SHS 360
See stocknumber K03 3404
- Тип модели: PE1600/2000
- Номер каталога: K.03 3403 *06
- Главная категория : [K] Зубообрабатывающие станки
- Подкатегория: [K.03] Зубошлифовальные станки
- Производитель: Pfauter
